Class Diagram Editor
개요
클래스 다이어그램을 편리하게 작성할 수 있는 기능을 제공한다.
설명

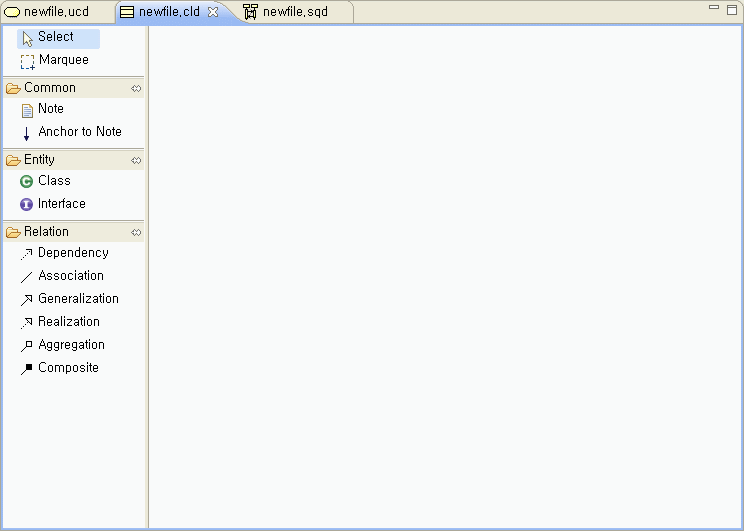

- Select : 편집창 상의 개체 선택 기능을 제공하는 아이콘이다.
- Marquee : 다수의 개체 선택 기능을 제공하는 아이콘이다.
- Note : 설명 붙이기 기능을 제공하는 아이콘이다.
- Anchor to Note : Note 와 개체의 연결 기능을 제공하는 아이콘이다.
- Class : Class 정의에 사용되는 아이콘이다.
- Interface : Interface 정의에 사용되는 아이콘이다.
- 화살표 : 관계 설명을 위한 아이콘이다.
사용법
-
eGovFrame > Design > New Class Diagram 을 선택하여 클래스 다이어그램을 생성한다.
-

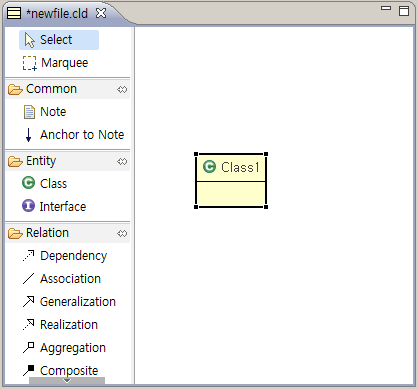

클래스 아이콘을 선택하여 편집창에 클래스를 생성한다.
-
더블클릭으로 클래스 이름을 변경한다. [Teacher]
-
생성한 클래스에 Attribute, Method 를 선언한다. [run()]
-

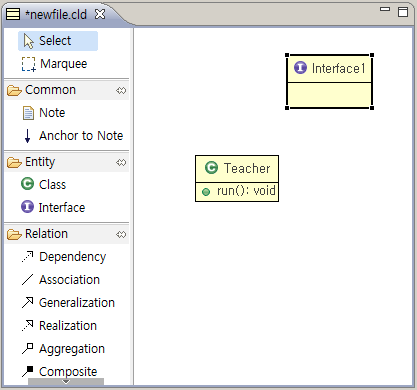

인터페이스 아이콘을 선택하여 편집창에 인터페이스를 생성한다.
-
더블클릭으로 클래스 이름을 변경한다. [Work]
-
인터페이스의 Attribute, Method 를 생성한다. [run()]
-
각종 화살표를 이용해 객체간의 관계를 설정한다.
-

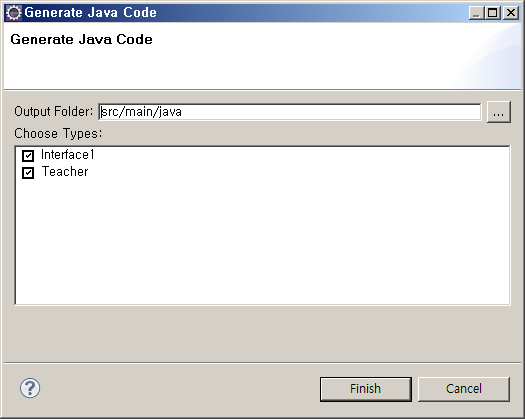

편집창의 컨텍스트 메뉴에서 Java > Export 를 선택하여 정의된 객체의 Java Source를 생성한다.

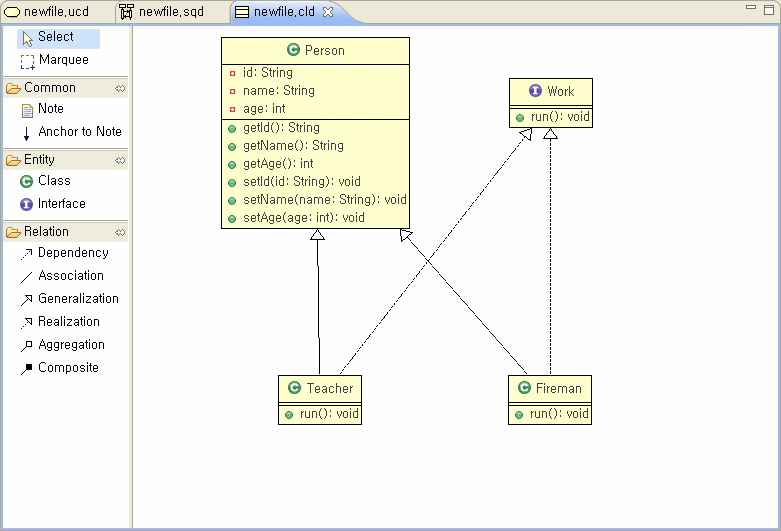

샘플
