Architecture

개요

전자정부 개발프레임워크의 Spring Security 기본구조와 기본 환경 설정을 설명한다.
전자정부 개발프레임워크의 Server Security는 컨테이너 기동시 적용되는 XML기반 인증이 아닌 실시간 적용되는 DB기반의 JDBC 인증을 사용한다.

설명

Spring Security 아키텍처

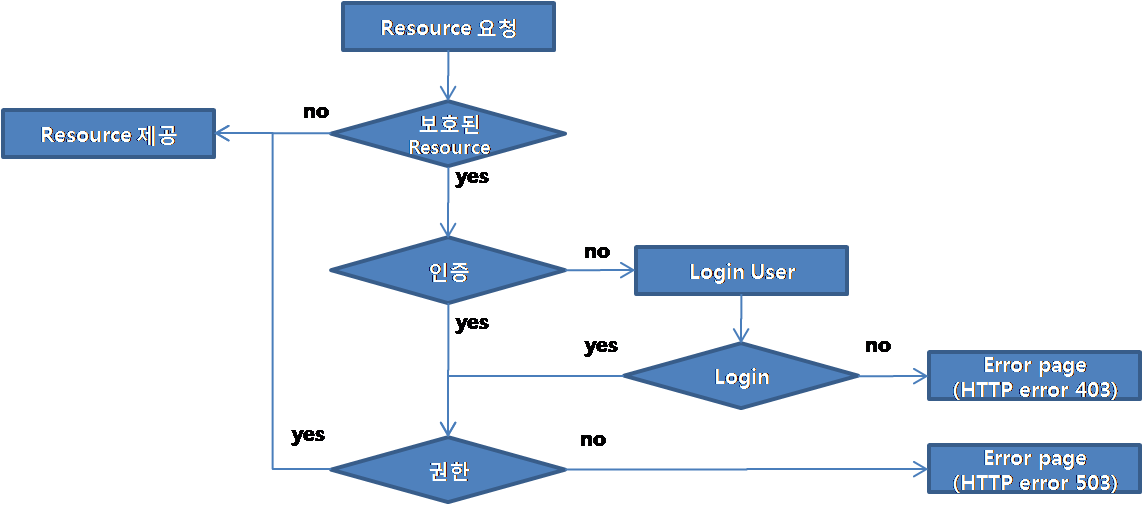

웹어플리케이션 인증절차

리소스 요청
요청에 대해 보호되고 있는 자원인지 판단
아직 인증이 안되었으므로 HTTP 응답코드(오류) 또는 특정 페이지로 redirect
인증 메커니즘에 따라 웹 페이지 로그인 폼 또는 X509 인증서
입력 폼의 내용을 HTTP post 또는 인증 세부사항을 포함하는 HTTP 헤더를 서버로 요청
신원정보(credential)가 유효한지 판단
유효한 경우 다음단계 진행
유효하지 않을 경우 신원정보 재요청(되돌아감)
보호 자원의 접근 권한이 있을 경우 요청 성공 / 접근 권한이 없을 경우 forbidden 403 HTTP 오류

Spring Security Filter Chain

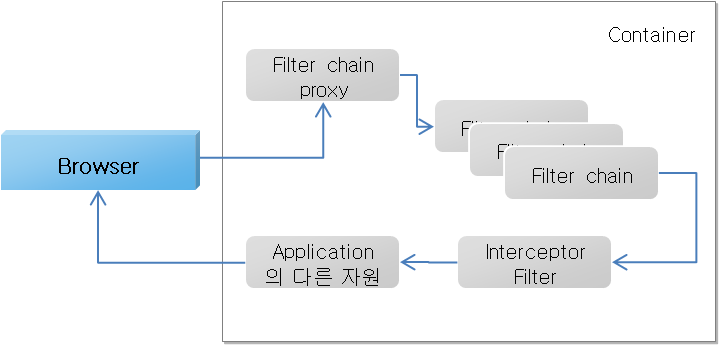

server security Filter Chain 흐름

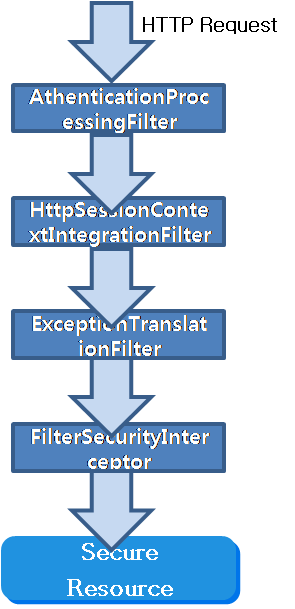

server security Filter Chain 흐름 (HTTP요청)

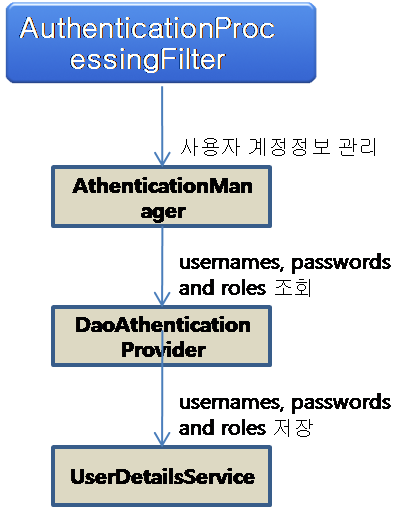

server security Authentication Processing Filter

Spring Security에서 생성한 정보 - SecurityContextHoler를 이용하여 SecurityContext 얻음
응용프로그램이 분산되어 있는 경우 등 다양한 환경에서 사용 가능토록 SecurityContext를 SecurityContextHolder 내부에 생성한 ThreadLocal 객체를 이용하여 저장하고 있음.
ThreadLocal 객체는 현재 쓰레드에서 필요한 상태 정보만 담을 수 있음.
웹 환경에서 요청이 있을때 마다 동일한 역할을 하는 SecurityContext를 다시 생성하는 것은 맞지 않음 → httpSessionContextIntegrationFilter 를 사용하여 SecurityContext 정보를 ThreadLocal에 기록하고 가져오는 작업을 수행함. (Session 에 저장)

Security Configuration

필수라이브러리

spring-security-core-2.0.4.jar
spring-security-taglibs-2.0.4.jar

web.xml 등록

org.springframework.web.filter.DelegatingFilterProxy 등록 : Application Context에 Spring bean으로 등록된 필터 구현체를 대표하는 Spring Framework 클래스이다.
모든 웹요청이 Spring Security의 DelegatingFilterProxy로 전달되도록 한다.
DelegatingFilterProxy는 웹요청이 서로 다른 URL 패턴에 근거하여 서로 다른 필터로 전달될 수 있도록 해주는 일반적으로 사용할 수 있는 클래스이다.
이런 위임된 필터들은 어플리케이션 컨텍스트 내에서 관리되며, 따라서 의존성 주입의 이점을 누릴 수 있다.

example

<filter>
	<filter-name>springSecurityFilterChain</filter-name>
	<filter-class>org.springframework.web.filter.DelegatingFilterProxy</filter-class>
</filter>
<filter-mapping>
	<filter-name>springSecurityFilterChain</filter-name>
	<url-pattern>/*</url-pattern>
</filter-mapping>

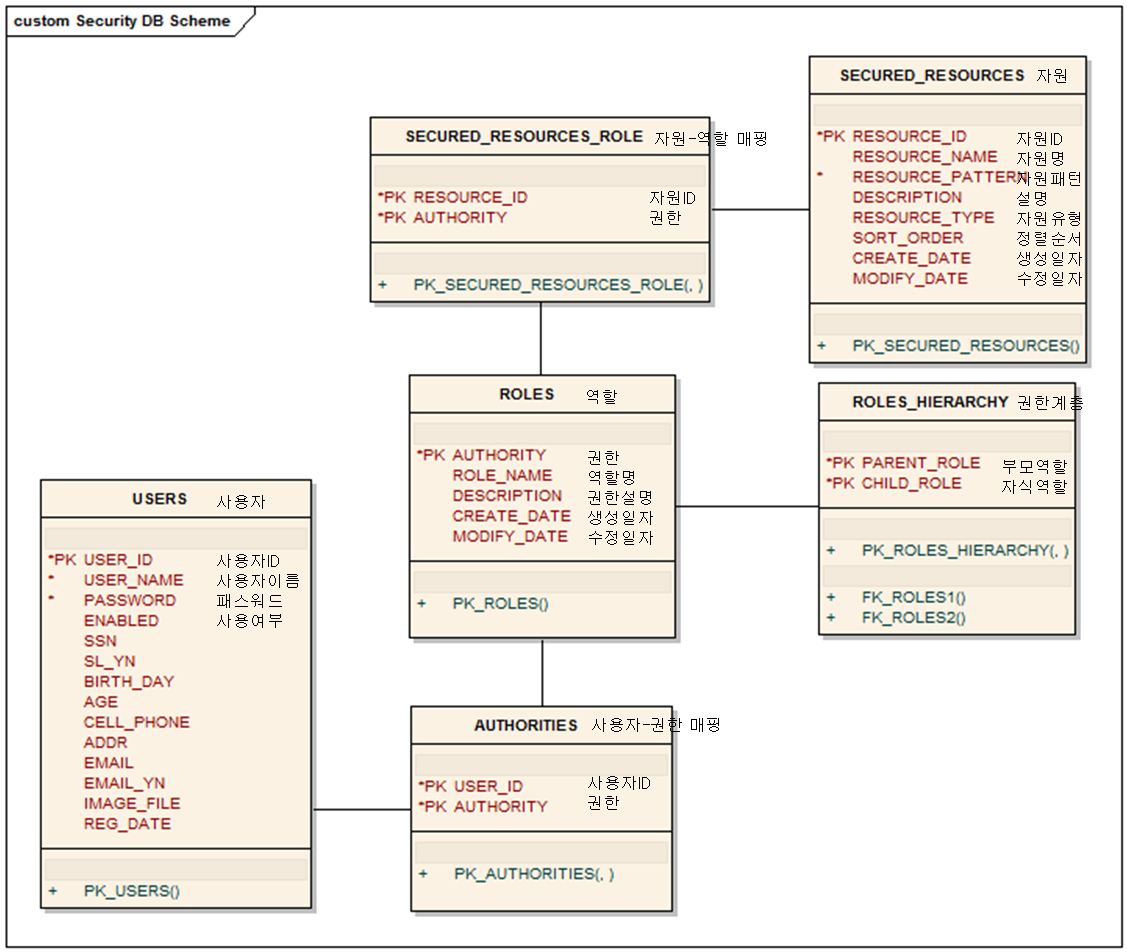

주요테이블

사용자 인증과 관련된 테이블은 사용자테이블과 사용자권한테이블이며 사용자권한관련 테이블은 역할, 자원, 역할계층 등의 테이블이 있다.

DaoAuthenticationProvidor

사용자 테이블

CREATE TABLE USERS (
	USERNAME VARCHAR(50) NOT NULL,
	PASSWORD VARCHAR(50) NOT NULL,
	ENABLED BIT NOT NULL,
	CONSTRAINT PK_USERS PRIMARY KEY(USERNAME)
);

필수 필드 : USERNAME(사용자 ID), PASSWORD(사용자 암호), ENABLED(계정 사용여부)
나머지 필드 : 세션처리를 위해 사용자 테이블의 나머지 정보를 사용한다. (예. 주민등록번호, 주소, 생일 ..)

사용자 권한 테이블

CREATE TABLE AUTHORITIES (
	USERNAME VARCHAR(50) NOT NULL,
	AUTHORITY VARCHAR(50) NOT NULL,
	CONSTRAINT PK_AUTHORITIES PRIMARY KEY(USER_ID,AUTHORITY),
	CONSTRAINT FK_USERS FOREIGN KEY(USER_ID) REFERENCES USERS(USER_ID),
	CONSTRAINT FK_ROLES3 FOREIGN KEY(AUTHORITY) REFERENCES ROLES(AUTHORITY)
);

필수 필드 : USER_ID(사용자 ID), AUTHORITY(권한)

역할 테이블

CREATE TABLE ROLES (
	AUTHORITY VARCHAR(50) NOT NULL,
	ROLE_NAME VARCHAR(50),
	DESCRIPTION VARCHAR(100),
	CREATE_DATE DATE,
	MODIFY_DATE DATE,
	CONSTRAINT PK_ROLES PRIMARY KEY(AUTHORITY)
);

AUTHORITY	DESCRIPTION
IS_AUTHENTICATED_ANONYMOUSLY	익명 사용자
IS_AUTHENTICATED_REMEMBERED	REMEMBERED 사용자
IS_AUTHENTICATED_FULLY	인증된 사용자
ROLE_RESTRICTED	제한된 사용자
ROLE_USER	일반 사용자
ROLE_ADMIN	관리자
ROLE_A	A 업무
ROLE_B	B 업무

역할 계층 테이블

역할의 계층구조를 저장하는 테이블

CREATE TABLE ROLES_HIERARCHY (
	PARENT_ROLE VARCHAR(50) NOT NULL,
	CHILD_ROLE VARCHAR(50) NOT NULL,
	CONSTRAINT PK_ROLES_HIERARCHY PRIMARY KEY(PARENT_ROLE,CHILD_ROLE),
	CONSTRAINT FK_ROLES1 FOREIGN KEY(PARENT_ROLE) REFERENCES ROLES(AUTHORITY),
	CONSTRAINT FK_ROLES2 FOREIGN KEY(CHILD_ROLE) REFERENCES ROLES (AUTHORITY)
);

CHILD_ROLE	PARENT_ROLE
ROLE_ADMIN	ROLE_USER
ROLE_USER	ROLE_RESTRICTED
ROLE_RESTRICTED	IS_AUTHENTICATED_FULLY
IS_AUTHENTICATED_FULLY	IS_AUTHENTICATED_REMEMBERED
IS_AUTHENTICATED_REMEMBERED	IS_AUTHENTICATED_ANONYMOUSLY
ROLE_ADMIN	ROLE_A
ROLE_ADMIN	ROLE_B
ROLE_A	ROLE_RESTRICTED
ROLE_B	ROLE_RESTRICTED

보호된 자원 테이블

CREATE TABLE SECURED_RESOURCES (
	RESOURCE_ID VARCHAR(10) NOT NULL,
	RESOURCE_NAME VARCHAR(50),
	RESOURCE_PATTERN VARCHAR(300) NOT NULL,
	DESCRIPTION VARCHAR(100),
	RESOURCE_TYPE VARCHAR(10),
	SORT_ORDER INTEGER,
	CREATE_DATE DATE,
	MODIFY_DATE DATE,
	CONSTRAINT PK_RECURED_RESOURCES PRIMARY KEY(RESOURCE_ID)
);

url, method, pointcut으로 자원을 보호한다.

RESOURCE_ID	RESOURCE_PATTERN
web-000001	\A/test\.do\Z
web-000002	\A/sale/.*\.do\Z
web-000003	\A/cvpl/((?!EgovCvplLogin\.do).)*\Z
mtd-000001	egovframework.rte.sample.service.EgovSampleService.updateSample
mtd-000002	egovframework.rte.sample.service.EgovSampleService.deleteSample
mtd-000003	execution(* egovframework.rte.sample..service.Service.insert(..))

보호된 자원 역할 테이블

보호된 자원과 역할과의 매핑 테이블

CREATE TABLE SECURED_RESOURCES_ROLE (
	RESOURCE_ID VARCHAR(10) NOT NULL,
	AUTHORITY VARCHAR(50) NOT NULL,
	CONSTRAINT PK_SECURED_RESOURCES_ROLE PRIMARY KEY(RESOURCE_ID,AUTHORITY),
	CONSTRAINT FK_SECURED_RESOURCES FOREIGN KEY(RESOURCE_ID) REFERENCES SECURED_RESOURCES(RESOURCE_ID),
	CONSTRAINT FK_ROLES4 FOREIGN KEY (AUTHORITY) REFERENCES ROLES(AUTHORITY)
);
