Swagger UI 적용방법

개요

DeviceAPI는 크게 2가지 부분으로 되어 있으며 스마트폰 단말기에서 구동되는 앱 부분과 앱에서 서버로 통신하는 웹서비스 부분으로 되어 있다.
앱부분은 HTML5기반의 Hybrid App(iOS 및 Android 지원)을 기반으로 하고 있으며 웹서비스는 Rest 서비스를 기반으로 구성되어 있다.
Rest WebService는 표준프레임워크를 기반으로 하고 있고 여기에 Swagger UI를 적용할수 있다.

DeviceAPI App / Web서비스 구성도

설명

필요성

DeviceAPI 웹서비스는 Restful 서비스로 구성되어 있으며 Swagger UI를 적용하면 별도의 문서작업에 많은 시간을 소비하지 않아도 간단한 설정및 구성작업으로 문서작업을 대체할수 있다.

목적

Restful 서비스를 구현한 경우 해당 API서버가 어떤 스펙을 가지고 있고 어떤 데이터를 주고 받는지에 대한 문서작업은 꼭 필요하다.
하지만 이런 문서작업은 상당한 시간을 사용하여 작성하여야 하고 API서버의 스펙이 변경되면 문서도 수정해 주어야 하기 때문에 관리가 여간 어려운게 아니다.
따라서 API 서버의 서비스를 작성하는것외에 문서의 작성과 유지보수를 위해 많은 시간과 비용이 발생한다.
Swagger는 이러한 Restful서비스의 문서작성과 유지보수에 대한 효율성을 높일수 있다.

특징

간단한 설정으로 Swagger UI를 구동시킬수 있다.

Swagger UI 화면

그룹별로 정리할수 있으며 간단한 정보를 안내할수 있다.

그룹별로 정리되기 위해서는 URL경로가 업무별로 구분가능하고 정리되어 있어야 한다.
해당 서비스에 대해 기본적인 정보를 안내할수 있다.
Swagger UI 화면

UI에서 전문의 각항목의 정의명을 표시해 줄수 있다.

Swagger UI 화면

UI에서 테스트를 수행할수 있다. 각 항목의 입력은 물론 파일 업로드까지 테스트가 가능하다.

Swagger UI 화면

테스트 결과가 UI에서 즉시 표시된다.

Swagger UI 화면

설정방법

pom.xml 설정

	<dependency>
	    <groupId>io.springfox</groupId>
	    <artifactId>springfox-swagger2</artifactId>
	    <version>2.9.2</version>
	</dependency>

	<dependency>
	    <groupId>io.springfox</groupId>
	    <artifactId>springfox-swagger-ui</artifactId>
	    <version>2.9.2</version>
	</dependency>

swagger-servlet.xml 설정

* 소스파일 위치
/src/main/webapp/WEB-INF/config/egovframework/springmvc/swagger-servlet.xml

    <context:component-scan base-package="egovframework">
        <context:include-filter type="annotation" expression="org.springframework.stereotype.Controller"/>
        <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Service"/>
        <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Repository"/>
    </context:component-scan>

	<bean id="swagger2Config"
		class="springfox.documentation.swagger2.configuration.Swagger2DocumentationConfiguration"></bean>

	<mvc:resources location="classpath:/META-INF/resources/"
		mapping="swagger-ui.html"></mvc:resources>
	<mvc:resources
		location="classpath:/META-INF/resources/webjars/"
		mapping="/webjars/**"></mvc:resources>

web.xml 설정

  <servlet>
    <servlet-name>swagger</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <init-param>
      <param-name>contextConfigLocation</param-name>
      <param-value>/WEB-INF/config/egovframework/springmvc/swagger-servlet.xml</param-value>
    </init-param>
    <load-on-startup>2</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>swagger</servlet-name>
    <url-pattern>/swagger-ui.html</url-pattern>
    <url-pattern>/webjars/**</url-pattern>
    <url-pattern>/</url-pattern>
  </servlet-mapping>

SwaggerConfig 작성

@EnableSwagger2 어노테이션을 반드시 추가하여야 한다.
* 소스파일 위치
/src/main/java/egovframework/com/cmm/config/SwaggerConfig.java

@Configuration
@EnableSwagger2
@EnableWebMvc
public class SwaggerConfig {

    @Bean
    public Docket newsApiAll() {
        return new Docket(DocumentationType.SWAGGER_2)
                .groupName("00. All Device API REST Service")
                .apiInfo(apiInfo())
                .select()
                .paths(PathSelectors.any())
                .build();
    }

    @Bean
    public Docket newsApiAccelerator() {
        return new Docket(DocumentationType.SWAGGER_2)
                .groupName("01. Accelerator Guide Program Service")
                .apiInfo(apiInfo())
                .select()
                .paths(regex("/acl.*"))
                .build();
    }

    private ApiInfo apiInfo() {
        return new ApiInfoBuilder()
                .title("표준프레임워크 DeviceAPI 연계서비스 (Hybrid App)")
                .description("표준프레임워크 하이브리드앱 실행환경  - iOS / Android 하이브리드앱 Rest 서비스")
                .termsOfServiceUrl("https://www.egovframe.go.kr/wiki/doku.php?id=egovframework:hyb:gate_page")
                .license("Apache License Version 2.0")
                .licenseUrl("https://www.egovframe.go.kr")
                .version("3.10")
                .build();
    }
}

적용결과 확인

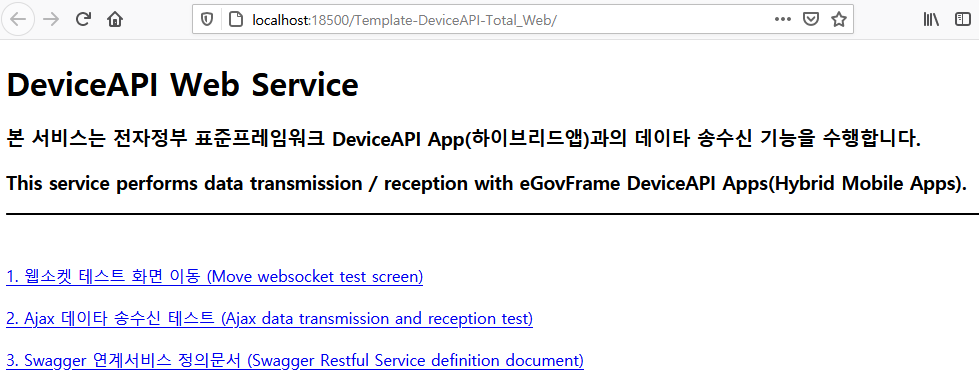

DeviceAPI 웹서비스 초기화면

컨텍스트 루트 URL로 접속시 다음 3가지 화면을 확인할수 있는 링크가 제공된다.
1. 웹소켓 테스트 화면
2. Ajax 데이타 송수신 테스트
3. Swagger UI 연계서비스 정의문서

DeviceAPI 웹서비스 초기 메인화면

Swagger UI 직접 접속

다음과 같이 swagger-ui.html을 호출하는경우 직접 Swagger 문서로 이동할수 있다.
ex) http://localhost:18500/Template-DeviceAPI-Total_Web/swagger-ui.html

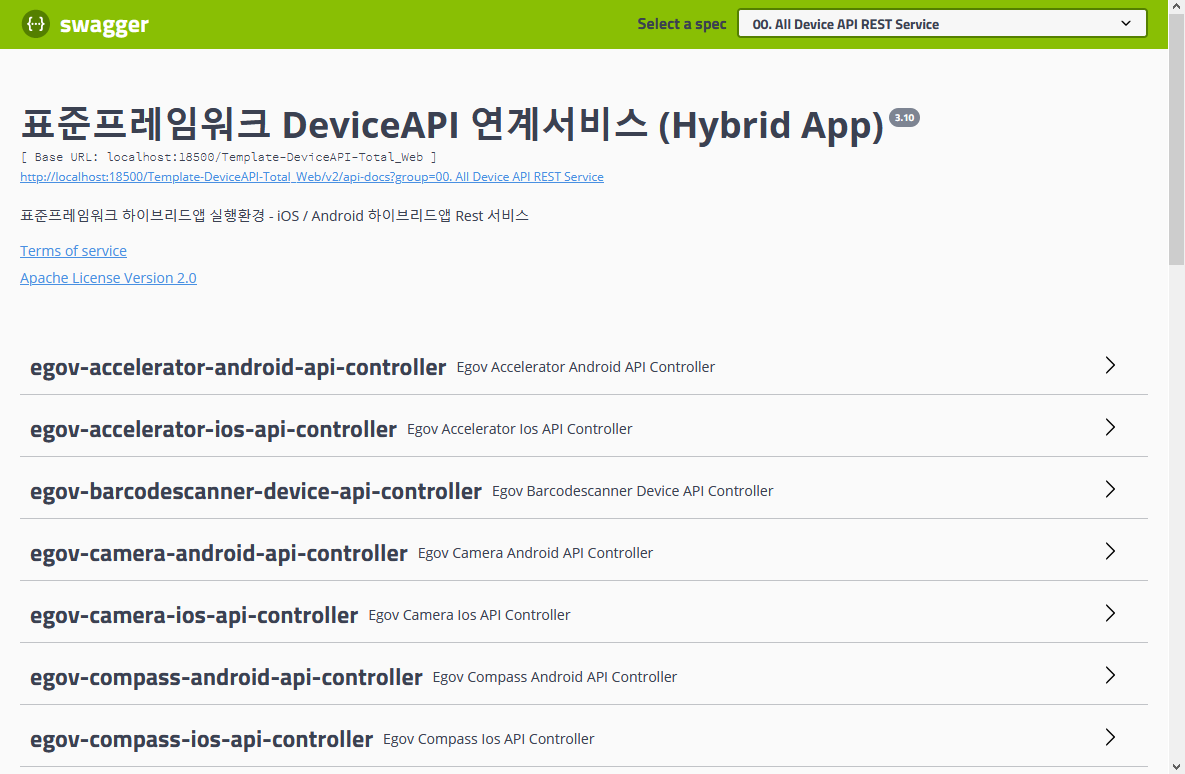

Swagger UI 초기화면
